UL21885護套線

■說明：
?額定溫度/電壓:105℃/600V
?執行標準:UL758、UL1581
?導體：絞合44~10AWG裸銅或鍍錫銅線
?PVC絕緣，符合ROHS環保要求
?標準絕緣厚度，易剝皮，易裁剪
?通過UL VW-1垂直燃燒測試

■ 應用：
?用于一般電子、電器設備內部連線

UL21885護套線

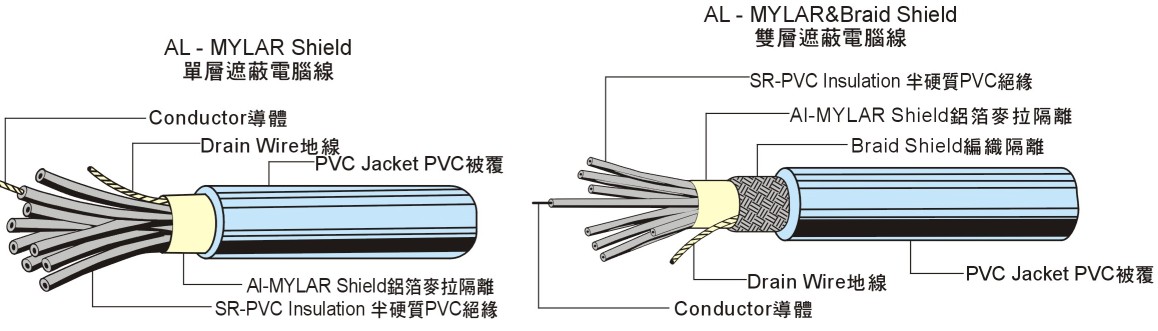

■AL-MYLAR SHIELD TYPE(鋁箔麥拉隔離型)
Conductor 導體		No.of Core 芯數	Insulation Thickness 絕緣厚度	Jacket Thickness 被覆厚度	Overall Diameter 完成外徑	Nominaj Capacitance靜電容量(PF/FT)
線號	線數 /線徑	No.of Core 芯數	Insulation Thickness 絕緣厚度	Jacket Thickness 被覆厚度	Overall Diameter 完成外徑	Nominaj Capacitance靜電容量(PF/FT)
AWG	No./mm	No.	mm	mm	mm	A	B
28	7/0.127	3	0.25	0.80	3.70	28	51
		4	0.25	0.80	3.90	28	51
		5	0.25	0.80	4.20	28	51
		6	0.25	0.80	4.50	26	47
		7	0.25	0.80	4.50	26	47
		8	0.25	0.80	4.80	26	47
		9	0.25	0.80	5.10	26	47
		10	0.25	0.80	5.20	26	47
		15	0.25	0.85	5.80	26	47
		25	0.25	1.00	7.60	26	47
		37	0.25	1.00	8.30	26	47
		50	0.25	1.00	9.50	26	47
26	7/0.160	3	0.25	0.80	3.90	32	52
		4	0.25	0.80	4.20	32	52
		5	0.25	0.80	4.50	32	52
		6	0.25	0.80	4.80	28	51
		7	0.25	0.80	4.80	28	51
		8	0.25	0.80	5.10	28	51
		9	0.25	0.80	5.40	28	51
		10	0.25	0.80	5.70	28	51
		15	0.25	0.85	6.40	28	51
		25	0.25	1.00	8.00	28	51
		37	0.25	1.00	9.20	28	51
		50	0.25	1.00	10.40	28	51
24	7/0.203	3	0.25	0.80	4.20	33	65
		4	0.25	0.80	4.50	33	65
		5	0.25	0.80	4.90	33	65
		6	0.25	0.80	5.20	33	65
		7	0.25	0.80	5.20	33	65
		8	0.25	0.80	5.50	33	65
		9	0.25	0.80	5.80	30	55
		10	0.25	0.80	6.20	30	55
		15	0.25	0.85	6.90	30	55
		25	0.25	1.00	8.60	30	55
		37	0.25	1.00	9.80	30	55
		50	0.25	1.00	11.40	30	55
22	7/0.254	3	0.25	0.80	4.70	37	67
		4	0.25	0.80	5.10	37	67
		5	0.25	0.80	5.50	37	67
		6	0.25	0.80	5.80	35	63
		7	0.25	0.80	5.80	35	63
		8	0.25	0.80	6.30	35	63
		9	0.25	0.80	6.70	35	63
		10	0.25	0.80	6.80	35	63
		15	0.25	0.85	7.80	35	63
		25	0.25	1.00	10.00	35	63
		37	0.25	1.00	11.30	35	63
		50	0.25	1.00	12.90	35	63
18	34/0.18	2	0.4	0.80	5.80	70	120
		3	0.4	0.80	6.00	70	120
		4	0.4	0.85	7.10	70	120
		5	0.4	0.85	7.30	70	120
